永聯公司順利通過橫門西特大橋首輪鋼錨梁鋼牛腿試裝驗收

2022-09-21 15:14:16

 2022年8月21日，由永聯公司制作的橫門西特大橋首輪鋼錨梁鋼牛腿試裝驗收順利通過，高標準交付得到業主、總包、監理、檢測等單位的一致認可。





南中高速橫門西特大橋主橋采用獨塔鋼箱梁斜拉橋。橋跨布置為912m，鋼錨梁重約930噸。該橋建成后將成為國內最大跨徑獨塔斜拉橋。我司主要負責鋼錨梁、鋼牛腿的制作，鋼錨梁共48套，每側塔柱包含24套。鋼錨梁+鋼牛腿整體的最大起吊重量約21噸。主要采用Q345qDNH鋼板，其中鋼錨梁腹板及牛腿壁板厚度方向有Z15性能要求。



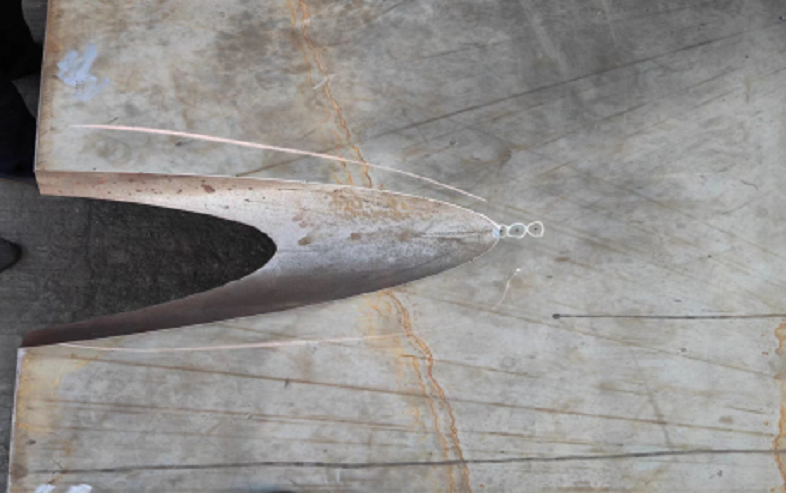

針對橫門西特大橋鋼錨梁結構特點，結合施工部署安排，鋼錨梁制造采用“板→單元→桿件→試拼裝→橋位整體組拼→橋位連接（配合）”的生產方式，為確保組裝精度鋼錨梁組焊成整體后機加工底板下蓋板兩端頭，鋼牛腿托架單元組焊完成后機加工上承板，保證鋼錨梁、鋼牛腿連接面的平面度。錨墊板采用雙面機加工，保證與承壓板及錨具的密貼。承壓板與錨墊板接觸面機加工，保證與錨墊板的密貼。索孔采用數控機械手精準切割，切割精度及質量得到大幅提高，得到業主高度認可，屬于行業標桿產品。





焊接方面我們嚴格執行焊接工藝，對主要焊縫做好詳細的施焊檢測記錄；采用剛性與柔性約束相結合、對稱施焊、分部施焊等工藝措施，鋼錨梁結構空間狹小，焊縫密集且熔透焊縫較多，施焊難度大，焊接變形突出，制造過程中主要存在的問題：錨箱單元焊接完畢后，腹板單元平面度超差，錨梁腹板與下蓋板焊接完畢后，下蓋板平面度超差，針對以上問題擬采取的措施：在錨箱單元焊接之前采用角鋼及馬板增加剛性約束，保證了腹板單元平面度在允許偏差范圍內，錨梁腹板與下蓋板焊接之前采用角鋼對下蓋板進行剛性約束，減小焊接變形，保證機加工精度。



為了驗證工藝方案的合理性，工藝裝備及設備精度的可靠性，我們進行了試裝工作，鋼錨梁預拼采用了立位的方式。預拼在專用胎架上進行，各桿件應處于自由狀態。在水平的胎架上擺放定位鋼錨梁，以鋼錨梁底板螺栓孔為基準粗略擺放兩端鋼牛腿，調整鋼牛腿，檢測鋼錨梁整體的幾何精度，合格后安裝定位沖釘及螺栓，全面檢測預拼幾何精度，合格后在鋼牛腿壁板上安裝定位工裝，作為橋位安裝提供了基準。





首輪鋼錨梁及鋼牛腿試裝檢測結果表明：橫門西特大橋鋼錨梁及鋼牛腿的制造工藝合理可行、工藝裝備安全可靠、質量控制嚴謹有效，試裝精度滿足《制造規則》要求，制造質量穩定良好，為我司后續橋梁制造方面奠定了寶貴經驗，為中山的發展作出永聯貢獻。
